Pneumatický válec řady MSQ umožňuje snadnou montáž obrobku s velkým ložiskem valivých těles.
Funkce
1. Velikost otvoru (mm): 10, 20, 30, 50.
2. Dvojitý píst, kompaktní otočný pohon typu Compact, Rack & Pinion.
3. Úhel natočení: 0 až 190 °.
4. Je možné nastavení úhlu.
5. Široká škála typů a širokých variant velikostí.
Specifikace
Velikost otvoru (mm) | 10 | 20 | 30 | 50 | ||
Tekutina | Vzduch | |||||
Akce | Dvojité působení | |||||
Minimální provozní tlak | Základní typ | 0,1 MPa | ||||
Typ s vysokou přesností | 0,2 MPa | 0,1 MPa | ||||
Maximální provozní tlak | Se stavěcím šroubem | 1,0 MPa | ||||
S vnitřním tlumičem | 0,6 MPa | |||||
Teplota okolí a kapaliny | 0 až 60 ° C (bez zamrznutí) | |||||
Polštář | Nastavitelný vzduchový polštář na obou koncích / Vnitřní tlumič | |||||
Mazání | Non-lube | |||||
Rozsah nastavení úhlu | 0 až 190 ° | |||||
Maximální rotace | 190 ° C | |||||
Automatické přepínání (možnost) | Spínač stavu solide (3vodičový, 2vodičový) | |||||
Velikost portu | Koncové porty | M5x0,8 | 1/8 | |||
Boční porty | M5x0,8 | |||||
Velikost | BK | PA |
1 | 5.3 | M3 x 0,5 |
2 | 7.5 | M3 x 0,5 |
3 | 9.5 | M3 x 0,5 |
7 | 7 | M5 x 0,8 |

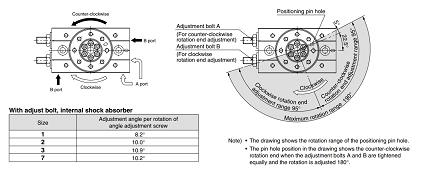

Směr otáčení a úhel natočení
Rozsah otáčení Příklad
Ne. | Popis | Materiál | Poznámka | ||
1 | Tělo | Slitina hliníku | Eloxovaný | ||
2 | Pokrýt | Slitina hliníku | Eloxovaný | ||
3 | Deska | Slitina hliníku | Chromotovaný | ||
4 | Těsnění | NBR | |||
5 | Koncový kryt | Slitina hliníku | Eloxovaný | ||
6 | Píst | Nerezová ocel | |||
7 | Pastorek | Chromová molybdenová ocel | |||
8 | Šestihranná matice | Ocelový drát | Poniklované | ||
9 | Seřizovací šroub | Ocelový drát | Poniklované | ||
10 | Polštářek | Velikost: 3,7 | Gumový materiál | ||
11 | Stůl | Slitina hliníku | Eloxovaný | ||
12 | Pojistka ložiska | Slitina hliníku | Eloxovaný | ||
13 | Magnet | - | Chromotovaný | ||
14 | Nosit prsten | Pryskyřice | |||
15 | Těsnění pístu | NBR | |||
16 | Kuličkové ložisko s hlubokou drážkou | Ložisková ocel | |||
17 | Kuličkové ložisko s hlubokou drážkou | Základní typ | Ložisková ocel | ||
Speciální ložisko | Typ s vysokou přesností | ||||
18 | Šroub s kulatou hlavou phillips č. 0 | Základní typ | Velikost: 1 ~ 3 | Ocelový drát | Poniklované |
Kulatá hlava philips šroub | Velikost: 7 | Poniklované | |||
Kulatá hlava philips šroub | Typ s vysokým tlakem | Poniklované | |||
19 | Kulatá hlava Šroub Philips č. 0 | Ocelový drát | Poniklované | ||
20 | Šroub s vnitřním šestihranem | Nerezová ocel | |||
21 | Paralelní kolík | Uhlíková ocel | |||
22 | Těsnicí podložka | NBR | |||
23 | Šroub se šestihrannou hlavou s vnitřním šestihranem | Nerezová ocel | |||
24 | O-kroužek | NBR | |||
